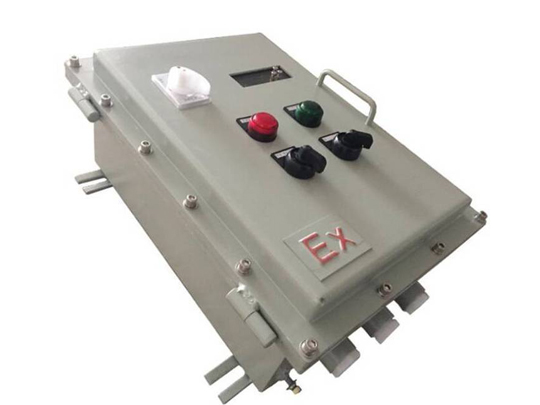

安徽啟帆防爆電氣專業生產防爆配電箱

產品介紹：

防爆配電箱中的導線進線口和出線口應設在箱體的下底面，盡量不要設在箱體的上頂面，側面，后面或箱門處；進線和出線應加護套分路成束并做防水彎；導線束不得與箱體進出口直接接觸；進入開關箱的電源線，嚴禁用插銷連接；移動式配電箱開關箱的進口線出口線必須采用橡皮絕緣電纜。

   防爆配電箱內的連接線采用絕緣導線，接頭不松動，不得有外露帶電部分；配電箱防爆開關箱內的工作零線應通過接線端子板連接，與保護零線接線端子板分設；配電箱開關箱的金屬箱體金屬電器安裝板以及箱內電器的不應帶電金屬底座外殼等必須做保護接零，保護零線應通過接線端子板連接。

   防爆配電箱與開關箱應裝設在通風干燥及常溫場所。嚴禁裝設在有嚴重?fù)p傷作用的瓦斯   煙氣、蒸氣、液體及其他有害介質中，不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所；配電箱與開關箱周圍應有足夠兩人同時工作的空間和通道，不得堆放任何妨礙操作   維修的物品，不得有雜草、灌木等。

   防爆配電箱應采用鐵板、鋁殼、不銹鋼板或絕緣材料制作，鋁板厚度應達到國標要求的個厚；配電箱內的電器應先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內；金屬板與配電箱箱體應作電氣連接。

   防爆動力配電箱與防爆照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線應分路設置。



適用范圍：

1.1區、2區危險場所。 ⅡA、ⅡB IIC類爆炸性氣體環境。

2.適用于可燃性粉塵環境20區、21區、22區。

3.溫度組別為T1-T4的爆炸性氣體環境。

4.注：要求IIC類貨戶外使用時請注明



技術參數：

1.執行標準：GB3836.1-2000 GB38396.2-2000 GB3836.3-2000 IEC60079

2.額定電壓：AC380V/50Hz

3.總開關電流：≤100A

4.回路數：4、6、8、10、12

5.支路電流：：≤60A

6.防護等級：IP65、IP54

7.防腐等級：WF1

8.引入口規格：G1/2″-G3″



產品特點：

1.內裝元件及信號燈顏色請用戶在選型時予以注明，該產品根據用戶要求變化多端，訂貨時須提供電氣線路圖

  2.隔爆型外殼內裝元件可裝防爆按鈕、防爆元件、防爆信號燈、防爆轉換開關及防爆儀表等防爆元件和交流接觸器、熱繼電器、溫控器及各種功能模塊等普通電器元件；增安型外殼內裝按鈕、控制開關、儀表等均為防爆元件。

  3.防爆控制箱 防爆電控箱外殼采用鋼板焊接或鑄鋁合金或者304不銹鋼壓鑄成型， 表面高壓靜電噴塑，產品整體一般采用隔爆型外殼和增安型外殼組合成的復合型結構。

  4.防爆配電箱可分為立式，掛式。

  5.內部元件根據用戶的要求進行排列，可實現多種功能。

  6.布線方式，鋼管或電纜、防爆軟管均可。
